Начальные настройки генераторов-излучателей аппаратуры виброакустической защиты "Соната-АВ" модели 2Б и 3Б.





  Настройка ("программирование") генераторов-излучателей "Соната-СВ-45М", "Соната-СП-45М", "Соната-СА-65М", "Соната-СВ-3Б", "Соната-СП-3Б" и "Соната-СА-3Б" заключаются в том, чтобы для каждого устройства были заданы:

- индивидуальный адрес (от 01 до FF);

- номер спектрального шаблона (1 из 9), типовых спектральных шаблонов, не изменяющегося при корректировке интегрального уровня;

- интегральный уровень (9 градаций).



  Параметры настройки сохраняются в энергонезависимой перепрограммируемой памяти изделий сколь угодно долго.



  В настоящее время все генераторы-излучатели выпускаются со следующим заводскими настройками (настройки "по умолчанию"):

- индивидуальный адрес 01;

- интегральный уровень – максимум;

- спектральный шаблон – среднестатистический.

  Этим объясняется то, что в большинстве распространенных в настоящее время ситуаций необходимости в какой-либо начальной настройке ("программировании") генераторов-излучателей нет.



  В ряде ситуаций, "программирование" необходимо по таким очевидным причинам, как:

- необходимость использовать имеющийся запас звукоизоляции помещения в конкретных условиях, для снижения интегрального уровня шума и, как следствие, его мешающего действия;

- необходимость корректировки спектра излучения генераторов–излучателей из-за существенного отличия передаточной характеристики среды распространения акустических волн от средних значений.



  Особо следует выделить такой вид "программирования", как присвоение индивидуальных адресов каждому генератору-излучателю перед их монтажом. Это позволит корректировать интегральный уровень и спектр шума любого генератора-излучателя адресно из места расположения источника электропитания. Что позволит реализовать такие преимущества аппаратуры "Соната-АВ" модели 2Б и 3Б, как:

- возможность существенно снизить трудоемкость настройки СВАЗ;

- реализовать "динамическое" изменение настроек СВАЗ (т.е. изменение настроек в ходе эксплуатации системы). Это необходимо, например, для повышения комфорта многорежимного использования выделенного помещения ("включена/выключена аппаратура звукоусиления", "работа с документами/совещание" и т.п.).



  "Программирование" генераторов-излучателей может быть выполнено при помощи:

- "ручного" программатора "Соната-ПРГ1";

- изделия "Соната-ИП3" в режиме программатора.

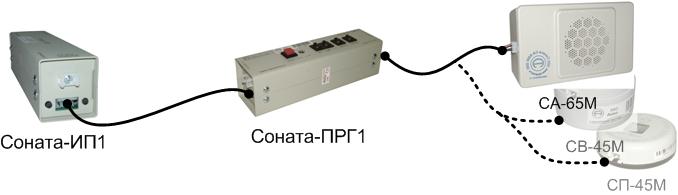

  Для "программирования" генераторов-излучателей при помощи изделия "Соната-ПРГ1" необходимо собрать схему, представленную на рис.1.









  Вместо источника электропитания "Соната-ИП1" во время "программирования" может быть использован любой другой источник постоянного тока с соответствующей нагрузочной способностью и напряжением 12 В. Основными отличительными особенностями изделия "Соната-ПРГ1" являются простота эксплуатации, неполный набор функций (поддерживает только ранее выпускавшиеся модификации генераторов-излучателей), управление процессом "программирования" осуществляется с панели управления на корпусе программатора.

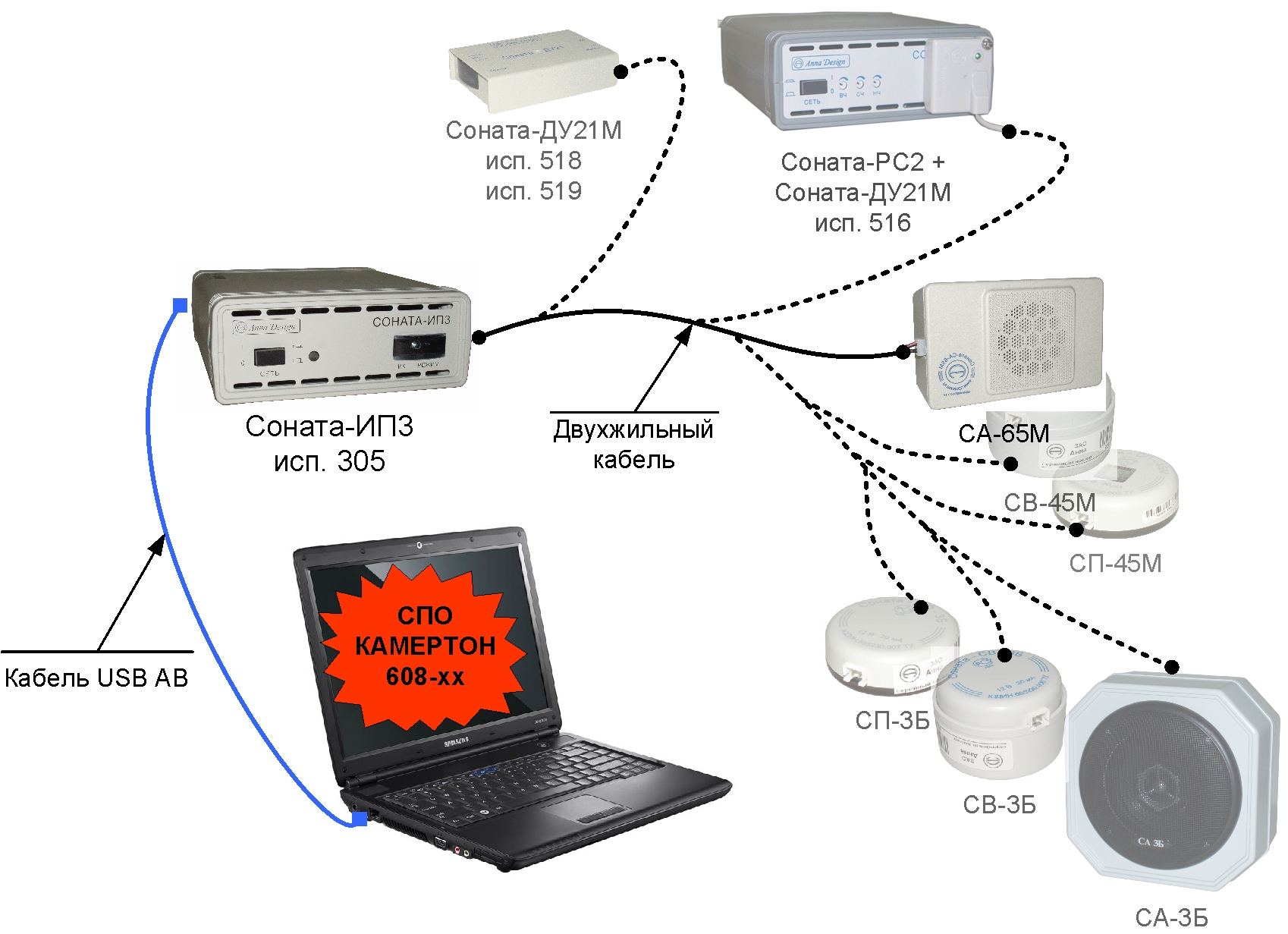

    Для "программирования" генераторов-излучателей и настройки комплекса при помощи изделия "Соната-ИП3" включенного в режиме программатора необходимо собрать схему, представленную на рис.2.

Рис. 2.

  Для настройки системы дополнительно требуется только компьютер с установленным специальным программным обеспечением (СПО) "Камертон" (можно скачать с сайта компании бесплатно). "Соната-ИП3" соединяется с компьютером по кабелю USB AB.

  Излучатели новой серии ("Соната-СА-65М" арт. 95403, "Соната-СВ-45М" арт. 93405, "Соната-СП-45М" арт. 94405, "Соната-СА-3Б" арт. 95403, "Соната-СВ-3Б" арт. 93405, "Соната-СП-3Б" арт. 94405) позволяют реализовать "динамическое" изменение настроек СВАЗ (т.е. изменение настроек в ходе эксплуатации системы). Это необходимо, например, для повышения комфорта многорежимного использования выделенного помещения ("включена/выключена аппаратура звукоусиления", "работа с документами/совещание" и т.п.). Воспользоваться этой функцией возможно при использовании блока питания и управления "Соната-ИП3".

Параметр	Значение
Минимальная аппаратная конфигурация	Процессор – не хуже Intel Pentium с тактовой частотой 90 МГц. Оперативная память - не менее 128 MB. Порт USB (желательно USB 2.0). Монитор, не хуже – цветной SVGA с разрешением не менее 800x600. Клавиатура. Мышь.
Операционная система	Microsoft Windows 2000/Me/XP/Vista/7.
