БЛОКИ СОПРЯЖЕНИЯ С ВНЕШНИМИ УСТРОЙСТВАМИ

Блок сопряжения с внешними устройствами "Соната-СК4.1"


     Блок сопряжения с внешними устройствами "Соната-СК4.1" (далее  Изделие) предназначен для дистанционного включения/отключения аппаратуры иных производителей (не имеющей интерфейса Rebus3 (3-пр)), интегрированной в комплекс ТСЗИ.

     Изделие "Соната-СК4.1" входит в состав Системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б и сертифицируется как ее составной элемент.

     Изделие представляет собой двухканальный удаленно управляемый коммутатор сети 220 В (1 канал), совмещенный с коммутатором общего назначения (2 канал).
     Первый канал 1 обеспечивает управление внешним устройством путем подачи/отключения напряжения питания 220 В / 50 Гц (канал 1).
     Второй канал - путем замыкания/размыкания "сухого" контакта в цепи "слаботочного" управления внешним устройством (если таковое имеется).


Технические характеристики

Параметр
Значение
 Электропитание, В
Сеть ~220 В, 50 Гц
 Стабильность электропитания
От -15 % до +10 %
 Потребляемая от сети мощность, Вт, не более
40
 Интерфейс управления
Rebus-3 (3-пр)
 Максимальная активная (реактивная) мощность нагрузки,
 - канал 1, не менее
 - канал 2, не менее


1 000 Вт (1 000 ВА)
1 000 Вт (240 ВА)
 Габаритные размеры, мм, не более
 Условия эксплуатации:
 - температура окружающей среды
 - относительная влажность воздуха

от +5 до +40 oC
до 80 % при 25 oC

     Обратная связь с объектом управления осуществляется путем передачи по каналу Rebus3 (3-пр) информации:
     - о токе в нагрузки по сети 220 В, подключенной к выходу канала 1;
     - о состоянии логического уровня слаботочного выхода объекта управления (если таковой имеется) либо "сухого контакта", фиксирующего состояние объекта управления (канал 2).

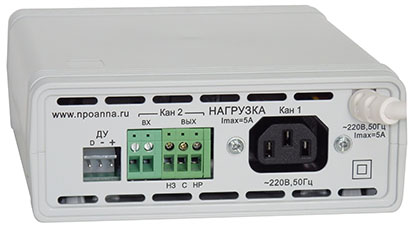

     Внешний вид изделия "Соната-СК4.1" представлен на рис. 1.


Рис. 1. Внешний вид "Соната-СК4.1"


     При оценке возможности использовании блока сопряжения "Соната-СК4.1" для управления аппаратурой, не производимой ООО "Анна" необходимо учитывать ограничения по максимальным значениям токов и напряжений в зависимости от характера нагрузки (активной и реактивной составляющих).
     Для простого и безопасного подключения внешней аппаратуры к выходу "Канал 1" рекомендуется использовать Кабель сетевой 220 В (ID 837, в комплект поставки не входит, см. рис. 2.).

Рис. 2. Кабель сетевой 220 В (ID 837)

     Примеры использования Изделия.

     Задача 1. В контролируемой зоне установлен комплекс ТСЗИ, включающий в себя СВАЗ, аппаратуру защиты от ПЭМИН, размыкатели как защиту от электроакустических каналов утечки. Необходимо дополнить комплекс устройством блокирования сотовой связи. При этом должно сохраняться условие включения/выключения и контроля состояния комплекса с единого пульта.
     Решение. Использование комплекса ТСЗИ 3095, включающего в себя блок сопряжения "Соната-СК4.1". Устройство подавления сотовой связи подключается к каналу 1 блока сопряжения "Соната-СК4.1" и включается/выключается вместе со всеми элементами комплекса с пульта "Соната-ДУ4.3". Контроль состояния устройства подавления сотовой связи осуществляется путем контроля тока в нагрузке канала 1.

     Задача 2. Необходимо дополнить комплекс ТСЗИ возможностью блокировки входной двери при включении комплекса. Дверь оснащена электрозамком.
     Решение. Подключение электрозамка к каналу 2 блока сопряжения "Соната-СК4.1".Настройка необходимых замкнутых и разомкнутых каналов осуществляется с помощью СПО "Камертон". В результате – при включении комплекса ТСЗИ срабатывает электрозамок, дверь блокируется. Контроль состояния осуществляется путем контроля состояния ответного "сухого контакта" объекта управления (рис. 3).


Рис. 3. Примерная схема подключения



Совместимость Изделия
с оборудованием, кабелями, фиксатором
Код Наименование
309
310
312
837
861
845
846
814
 Фиксатор тип 10 (пластина)
856


Документация
