Комплекс 3105. "Соната-АВ" модель 4Б – локальное управление и удаленный мониторинг комплекса (СВАЗ + ПЭМИН + размыкатели)
Задача:
Создание комплекса технических средств защиты информации (ТСЗИ), включающего в себя:
• систему виброакустической защиты (СВАЗ);
• систему защиты от утечек за счет побочных электромагнитных излучений и наводок (ПЭМИН);
• систему защиты технических средств связи (ТСС) от утечек за счет электроакустических преобразований с возможностью оперативного контроля исправности, режима работы и контроля состава комплекса (количество и тип устройств, входящих в комплекс).
Комплекс служит для защиты выделенного помещения и должен иметь возможность включения и выключения уполномоченным пользователем с помощью единого пульта управления, находящегося в выделенном помещении.
Дополнительные требования:
1. Информационный обмен между элементами комплекса допускается только по проводным линиям;
2. Должен быть возможен удаленный контроль состояния комплекса и управление комплексом оператором, находящимся вне выделенного помещения;
3. Должна быть предусмотрена возможность раздельной активации/деактивация 2 групп ТСЗИ. Например: группа 1 = СВАЗ + защита ТСС; группа 2 = защита от утечки по ПЭМИН.
4. Должна быть предусмотрена возможность оперативного выбора режима 1 из двух режимов работы СВАЗ:
• "Аппаратура звукоусиления ВКЛючена"
• "Аппаратура звукоусиления ВЫКЛючена"
Решение:
Рекомендуемое решение построено на базе системы защиты речевой информации от утечки по техническим каналам "Соната-АВ" модель 4Б включающее в себя блок электропитания и управления, излучатели, размыкатели, блоки сопряжения, пульт управления, а также САЗ от утечек за счет ПЭМИН, соединенные 3-проводной кабельной линией связи (см. рис. 1).
Информацию о режиме работы и исправности Системы "Соната-АВ" модель 4Б пользователь может получать как путем визуального наблюдения за сигнализацией на передней панели блока электропитания и управления "Соната-ИП4.1" ("Соната-ИП4.3") (если есть техническая возможность), так и по светозвуковой индикации пульта "Соната-ДУ4.3".
Для удаленного контроля и управления комплексом ТСЗИ необходимо специализированное рабочее место.
 |
|

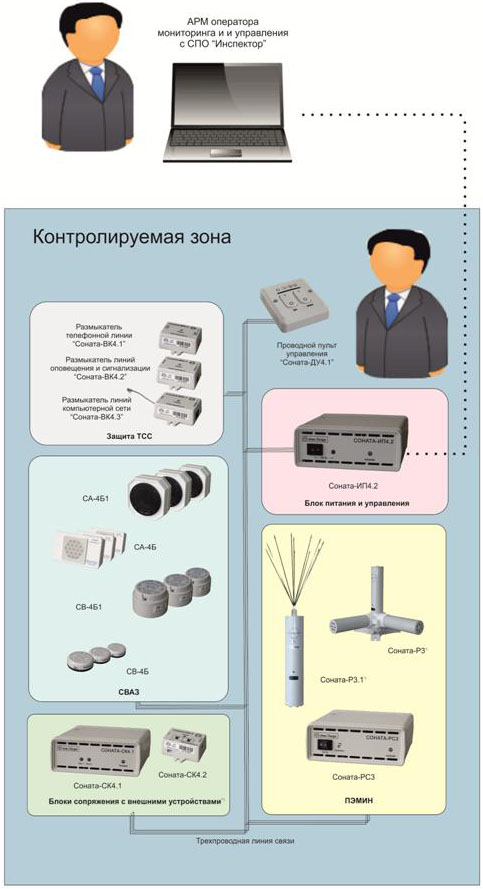

Рис. 1. Схема решения |
Состав комплекса:
|
Обозначение на схеме
|
Полное наименование (комментарии)
|
ID
|
|
Электропитание и управление
|
|
Блок питания и управления
|
|
310
|
|
Система виброакустической защиты (СВАЗ)
|
|
"Соната-СА4Б"
|
|
958
|
|
"Соната-СА4Б1"
|
|
955
|
|
"Соната-СВ4Б"
|
|
939
|
|
Система защиты от утечек за счет побочных электромагнитных излучений и наводок (ПЭМИН)
|
|
"Соната-Р3.1" 1)
|
|
232
|
|
"Соната-Р3" 1)
|
|
233
|
|
"Соната-РС3"
|
|
240
|
|
Система защиты технических средств связи (ТСС) от утечек за счет электроакустических преобразований
|
|
"Соната-ВК4.1"
|
|
975
|
|
"Соната-ВК4.2"
|
|
976
|
|
"Соната-ВК4.3"
|
|
977
|
|
Блоки сопряжения с внешними устройствами 2)
|
|
"Соната-СК4.1"
|
|
530
|
|
"Соната-СК4.2"
|
|
531
|
|
Дистанционное управление
|
|
Проводной пульт
управления
|
|
528
|
|
Линия связи
|
|
3х-проводная линия связи
|
Кабель магистральный код 845 (бухта 50м). Длина 50 м. Предназначается для построения центральной магистрали системы |
845
|
|
Кабель для отводов код 846 (бухта 50м). Длина 50 м. Предназначается соединения элементов системы с магистральной линией |
846
|
|
Кабель с разъёмом код 894. Длина 0,6 м. Предназначается для подключения излучателей, размыкателей к магистральной линии |
894
|
Примечания.
1) Выбор устройства активной защиты информатизации от утечки за счет ПЭМИН "Соната-Р3" или "Соната-Р3.1" зависит от требований к защите помещения (класс 1 или класс 2).
2) Внешние устройства, включение / отключение которых возможно путем замыкания / размыкания цепи питания 220 В.
|
