Средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок "Соната-Р3"
Внимание! Средство "Соната-Р3" поставляются только при наличии гарантий их применения по назначению.
Сертификат ФСТЭК России № 4674 от 12 мая 2023 года удостоверяет, что средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок "Соната-Р3", производимое ООО "Анна" в соответствии с техническими условиями ЮДИН.665820.014 ТУ, является средством активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок типа "А" и "Б", соответствует требованиям документа "Требования к средствам активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок" (ФСТЭК России, 2014) - по 1 классу защиты, может применяться в выделенных помещениях до 1 категории включительно.
"Соната-Р3" конструктивно может быть выполнена как система из трех САЗ "Соната-Р3.1", установленных вдоль трех взаимно перпендикулярных осей, либо может быть выполнена в виде единого блока.

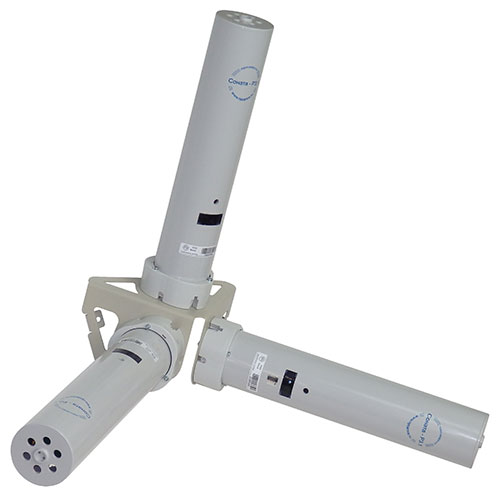

Внешний вид устройства "Соната-Р3"
 |
|
Рис. 1. "Соната-Р3" |
"Соната-Р3" может комплектоваться индивидуальным пультом управления "Соната-ДУ4.4" с кабелем (Комплекс 2330) (рис 2)
Дополнительное оборудование (в комплект поставки не входит)
|
|
|
Рис. 2. Пульт управления "Соната-ДУ4.4"
(индивидуальный)
|
Изделие может быть включено в состав комплекса ТСЗИ. В этом случае управление его работой и контроль режима работы (исправности) будет осуществляться с помощью пульта управления "Соната-ДУ4.3" в комплексе с блоком электропитания "Соната-ИП4.х" (Комплекс 3095, Комплекс 3109).
В отсутствие пульта управления или подключения к комплексу ТСЗИ, включение/отключение САЗ "Соната-Р3" осуществляется путем включения (отключения) сетевой вилки в (от) розетку сети 220 В.
Основные технические характеристики
|
Характеристика
|
Значение
|
|
Виды индикации (отображаемая информация)
|
Световая, звуковая (исправность / отказ)
|
|
Дистанционное управление
|
1) пульт управления "Соната-ДУ4.3" в комплексе с блоком питания и управления "Соната-ИП4.x";
2) пульт управления "Соната-ДУ4.4"
|
|
Электропитание
|
сеть 220 В +10%/-15%, 50 Гц
|
|
Потребляемая мощность, Вт, не более
|
30
|
|
Продолжительность непрерывной работы, часов, не менее
|
8
|
|
Габариты, мм, не более |
Габариты и вес изделий |
|
Длина сетевого шнура, мм, не менее |
2 000
|
Основные особенности "Соната-Р3":
-
комбинированный характер защиты (электромагнитное излучение + шумовое напряжения в линии электропитания и заземления);
-
наличие регулятора интегрального уровня формируемых электромагнитного поля шума и шумовых напряжений;
-

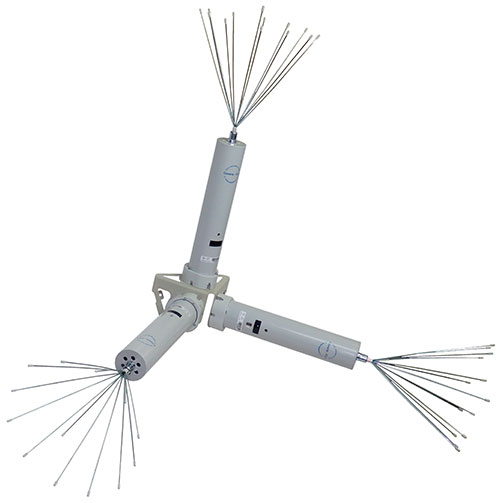

возможность, в случае необходимости, дополнительного повышения уровня излучаемого электромагнитного поля шума в диапазоне частот 0,01…200 МГц за счет применения опционально поставляемой дополнительной антенны;
-
встроенная система контроля интегрального уровня излучения со световой индикацией и звуковой сигнализацией;
-
возможность удаленного управления изделием как в случае автономного использования (непосредственно пультом управления "Соната-ДУ4.4"), так и в случае использования в составе комплекса ТСЗИ;
-
наличие счетчика наработки в режиме "Излучение".
При работе с проводным пультом управления "Соната-ДУ4.4" контроль состояния и режима работы устройства может осуществляться как напрямую (световая индикация на передней панели устройств), так и с помощью светозвуковой индикации экрана пульта управления "Соната-ДУ4.4".
При работе в составе комплекса ТСЗИ, включающего в себя блок питания и управления "Соната-ИП4.2", контроль состояния и режима работы так же может осуществляться по сети Ethernet при помощи СПО "Инспектор".
Для оптимизации контроля состояния рекомендуется назначить каждому устройству "Соната-Р3.1" свой уникальный адрес. Если устройство "Соната-Р3" планируется использовать с пультом управления "Соната-ДУ4.4", рекомендуется при заказе устройств запросить услугу предварительной настройки адресов устройств. При использовании "Соната-Р3" в составе комплекса ТСЗИ, включающего в себя блок питания и управления "Соната-ИП4.х", вы можете провести процедуру назначения уникальных адресов самостоятельно при помощи СПО "Камертон". Подробнее – см. Руководство по эксплуатации устройства "Соната-ИП4.х".
Получение данных счетчика наработки в режиме "Излучение" возможно:
-
При помощи пульта управления "Соната-ДУ4.4"
-
При в работе в составе комплекса ТСЗИ на основе блока электропитания и управления "Соната-ИП4.х" получение данных счетчика наработки возможно при помощи СПО "Камертон" и с помощью пульта управления "Соната-ДУ4.3" входящего в состав комплекса.
Совместимость Изделия
с оборудованием, кабелями
|
Средство активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок "Соната-Р3" |
|
|
|
|
|
|
