Оснастка для механического крепления излучателей и блоков
Технология монтажа (механического крепления) излучателей и блоков
Общие рекомендации.
ВНИМАНИЕ! При навинчивании генераторов-вибровозбудителей на резьбовую часть крепежных изделий следует избегать ударов и чрезмерных осевых усилий. Несоблюдение этих требований может привести к необратимому повреждению генераторов-вибровозбудителей.
1. Монтаж генераторов-вибровозбудителей с использованием Фиксаторов тип 1м (кирпич/бетон)
 |
Наконечник для монтажа Фиксаторов тип 1м
Предназначен для вбивания Фиксаторов тип 1м в отверстия, подготовленные в капитальной стене. Наконечник следует применять в качестве сменного инструмента перфоратора.
|
|
|
Бур для монтажа Фиксаторов тип 1м
Предназначен для сверления калиброванных отверстий в капитальных стенах (кирпич, бетон и т.п.), перед вбиванием Фиксаторов тип 1м. Бур следует применять в качестве сменного инструмента перфоратора.
|
|
|
Фиксатор тип 1м (кирпич/бетон)
Спецдюбель. Предназначен для крепления генераторов-вибровозбудителей к капитальным стенам (перекрытиям) из бетона, кирпича и т.п.
|
|
|
|
Рис. 1
Список необходимого оборудования
|
Фиксаторы тип 1м следует устанавливать в капитальные стены хорошего качества (без отслоений, трещин, больших пустот). При этом рекомендуется следующая последовательность действий.
|
Рис. 1.1
|
1. Просверлите отверстие глубиной не менее 40 мм, используя Бур д10, установленный в перфоратор. При сверлении необходимо соблюдать все меры для того, что бы отверстие было как можно более аккуратным и без сколов на выходе (не спешить, не раскачивать перфоратор, аккуратно вынимать сверло и т.п.).
|
|
Рис. 1.2
|
2. Вставьте спецдюбель в отверстие и проверить – будет ли он проворачиваться в отверстии, если затягивать гайку. Если фиксатор проворачивается (газобетон, плохо оштукатуренный кирпич) необходимо совместно с ним вдоль специальных каналов уложить гвозди. Количество и размер гвоздей будет зависеть от материала стены и качества отверстия. Наиболее часто хороший результат дают финишные гвозди 25 мм. Если требуемое количество гвоздей более 2, необходимо использовать удерживающее кольцо (отрезок пластиковой трубки подходящего диаметра).
|
|
Рис. 1.3
|
3. Вставьте наконечник в перфоратор. Установите фиксатор с гвоздями в отверстие "от руки". При правильно подобранном подборе количества и размера гвоздей фиксатор входит в отверстие на глубину 1/3..1/2 длинны.
|
|
Рис. 1.4
|
4. Установите перфоратор в режим без вращения и забейте спецдюбель в отверстие до упора так, что бы шайба плотно прижалась к декоративной поверхности стены, но не раскрошила поверхность стены.
|
|
Рис. 1.5
|
5. Спецдюбель установлен.
|
|
Рис. 1.6
|
6. Используя гаечный ключ, затяните гайку спецдюбеля до упора.
|
|
Рис. 1.7
|
7. Hа выступающую резьбовую часть фиксатора аккуратно наверните генератор-вибровозбудитель, затянув "от руки".
|
2. Монтаж генераторов-вибровозбудителей с использованием Фиксаторов тип 2 (универсал)
 |
Фиксатор тип 2 (универсал)
Предназначен для крепления генераторов-вибровозбудителей к трубам отопления, газоснабжения и другим конструкционным элементам, как альтернатива Фиксатору тип 5, когда не требуется высокая жесткость соединения и (или) диаметр охватываемой трубы лежит за пределами интервала 1/2…3/4 дюйма. Для этого необходим хомут (рис. 3) – покупное изделие.
|
 |
Хомут
Покупное изделие, фирмой "Анна" не поставляется.
|
|
|
|
Рис. 2. Фиксатор тип 2
Крепление Фиксатора тип 2 с помощью хомутов
|
Используя пару хомутов (рис. 2), размеры которых соответствуют диаметру трубы, закрепите фиксатор на трубе и хорошо затяните хомуты. Для того, что бы можно было обеспечить необходимое усилие прижима необходимо использовать хомуты из стали (не из сплава алюминия!). Если диаметр трубы очень мал (менее 18 мм) для обеспечения плотного прижима фиксатора к трубе края его плоской части можно предварительно немного загнуть.
После закрепления фиксатора на его резьбовую часть аккуратно наверните генератор-вибровозбудитель, затянув "от руки".
При использовании Фиксатора тип 2 для монтажа генератора-вибровозбудителя на плоской поверхности убедитесь в том, что 2 самореза соответствующей длинны обеспечат необходимую прочность крепления. В противном случае следует использовать Фиксатор тип 4 (гипсокартон).
3. Монтаж генераторов-вибровозбудителей с использованием Фиксаторов тип 3 (окно)
 |
|
Рис. 3. Фиксатор тип 3
Крепление генератора-вибровозбудителя на окне
|
Установка генератора-вибровозбудителя на окно имеет следующие особенности:
- устанавливать фиксатор необходимо в верхнем углу оконной рамы, желательно со стороны петель;
- во время прикручивания фиксатора к раме саморезами, головки болта не должна оказывать давление на поверхность стекла;
- после прикручивания уголка к раме вверните болт так, что бы обеспечить плотный прижим головки болта к поверхности стекла и зафиксируйте болт в этом положении контргайкой;
- по окончания фиксации проверить надежность контакта головки болта со стеклом, при необходимости, повторить настройку;
- навернуть генератор-вибровозбудитель на выступающую часть болта.
4. Монтаж генераторов-акустоизлучателей
Для установки генераторов-акустоизлучателей "СА-4Б1", необходимо:
- разметить точки крепления в соответствии с крепежными отверстиями на задней стороне излучателя (на корпусе есть вспомогательные углубления для разметки отверстий, либо от корпуса можно открутить пластину для монтажа и с помощью нее разметить отверстия, после чего прикрутить ее обратно на корпус см. рис. 4.1);
- установить в точки крепления саморезы;
- навесить излучатель на вкрученные саморезы (рис. 4.1).
- разметить точки крепления в соответствии с крепежными отверстиями на задней стороне излучателя (возможна установка в вертикальном и горизонтальном положениях см. рис. 4.1);
- установить в точки крепления саморезы;
- навесить излучатель на вкрученные саморезы (рис. 4.2).
При установке следует добиваться того, чтобы:
- расстояние от плоскости решетки до препятствия должно быть не менее 30 см;
- максимум излучения (перпендикуляр к плоскости решетки) был направлен в разведопасном направлении.
 |
 |
|
Рис. 4.1
Крепление генератора-акустоизлучателя "СА-4Б1"
|
 |
|
Вертикальный способ крепления
|
Горизонтальный способ крепления
|
|
Рис. 4.2
Крепление генератора-акустоизлучателя "СА-4Б"
|
5. Приклеивание генераторов-вибровозбудителей к стеклу
Генераторы-вибровозбудители "СВ-4Б" могут приклеиваться непосредственно на остекление окон, дверей, офисных перегородок и т.п. (рис. 5.1).
А также возможно предварительное приклеивание Фиксатора тип 4м (стекло) с дальнейшим накручиванием генератора-вибровозбудителя "СВ-4Б" на фиксатор (рис. 5.2).
 |
 |
|
Рис. 5.1
Крепление генератора-вибровозбудителя
на стекле без применения фиксаторов
(склейка)
|
Рис. 5.2. Фиксатор тип 4м
Крепление генератора-вибровозбудителя
на стекле (склейка)
|
"Рекомендации по приклеиванию" генераторов-вибровозбудителей производства ООО "Анна" к стеклу прилагаются к Спецосветителю УФ-03 при покупке последнего.
Применение предлагаемой технологии наряду позволяет:
- обеспечить прочность клеевого соединения и его устойчивость к солнечной радиации и колебаниям температуры, соответствующую современным требованиям;
- добиться существенно экономии времени монтажа.
6. Монтаж блоков "Соната-хх"
Для крепления блоков в пластиковых корпусах ("Соната-ИП4.х", "Соната-СК4.1", "Соната-РС3" и т. п.) используется Фиксатор тип 10, который позволяет устанавливать блоки как в вертикальном так и в горизонтальном положении (рис. 6).
|

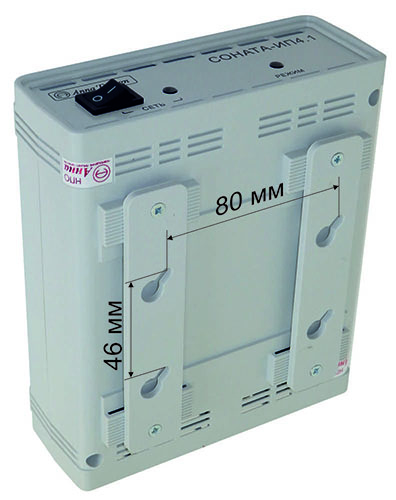

вертикально
|

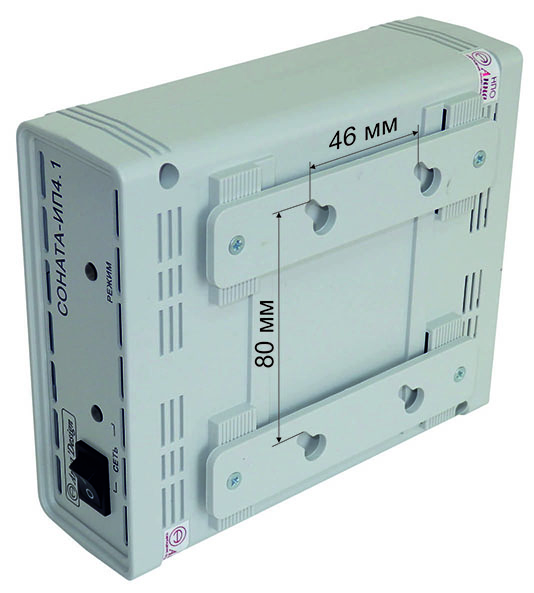

горизонтально
|
|
Рис. 6. Фиксатор тип 10 (пластина)
Крепление блока на стене (на примере "Соната-ИП4.1")
|
