СРЕДСТВА АКТИВНОЙ ЗАЩИТЫ ИНФОРМАЦИИ ОТ УТЕЧКИ ЗА СЧЕТ ПЭМИН

Средство активной защиты информации от утечки за счет наводок информативного сигнала на цепи заземления и электропитания "Соната-РС3"


Внимание! Устройство "Соната-РС3" производится и поставляется только при наличии гарантий его применения по назначению.

     Средство активной защиты информации от утечки за счет наводок информативного сигнала на цепи заземления и электропитания "Соната-РС3" (далее – Изделие) предназначено для защиты информации, содержащей сведения, составляющие государственную тайну и иной информации с ограниченным доступом, обрабатываемой техническими средствами и системами, от утечки за счет наводок информативного сигнала на цепи заземления и электропитания.

     Сертификат соответствия ФСТЭК России № 3710 от 07 марта 2017 года удостоверяет, что средство активной защиты информации от утечки за счет наводок информативного сигнала на цепи заземления и электропитания "Соната-РС3", разработанное и производимое ООО "Анна" в соответствии с техническими условиями ЮДИН.665820.016ТУ, является техническим средством активной защиты информации от утечки за счет электромагнитных наводок на цепи электропитания и заземления типа "Б", соответствует требованиям документа "Требования к средствам активной защиты информации от утечки за счет побочных электромагнитных излучений и наводок" (ФСТЭК России, 2014) – по 1 классу защиты и может применяться в выделенных помещениях до 1 категории включительно.

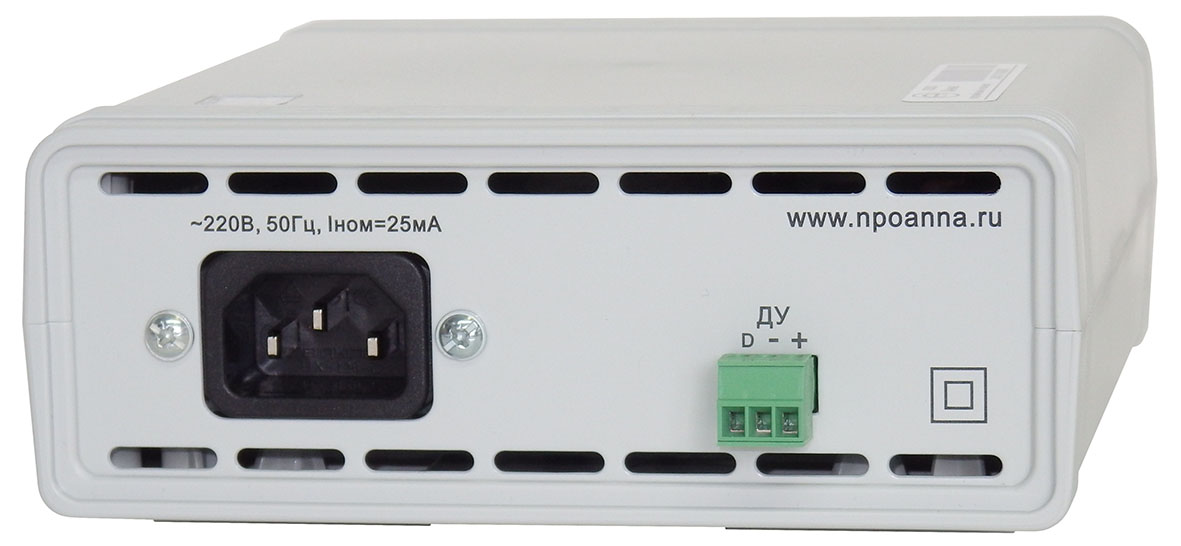

Внешний вид "Соната-РС3"


     Особенности конструкции устройства позволяют получать эффективные и недорогие решения при оборудовании объекта вычислительной техники с большим количеством средств вычислительной техники. Также предусмотрена возможность локального проводного управления ("Соната-ДУ4.4") в случае использования в составе комплекса ТСЗИ 2400.
     Изделие может быть включено в состав комплекса ТСЗИ. В этом случае управление его работой и контроль режима работы (исправности) будет осуществляться от пульта управления "Соната-ДУ4.3" в комплексе с блоком питания "Соната-ИП4.х" (Комплекс 3095Комплекс 3109).
     При работе с проводным пультом управления "Соната-ДУ4.4" контроль состояния и режима работы устройства может осуществляться как напрямую (световая индикация на передней панели устройств), так и с помощью светозвуковой индикации пульта управления "Соната-ДУ4.4".

     При работе в составе комплекса ТСЗИ, включающего в себя блок электропитания и управления "Соната-ИП4.2", контроль состояния и режима работы также может осуществляться по сети Ethernet при помощи СПО "Инспектор".


     Получение данных счетчика наработки в режиме "Излучение" возможно:

  • При помощи пульта управления "Соната-ДУ4.4".
  • При в работе в составе комплекса ТСЗИ на основе блока электропитания и управления "Соната-ИП4.х" получение данных счетчика наработки возможно при помощи СПО "Камертон" и с помощью пульта управления "Соната-ДУ4.3" входящего в состав комплекса.

Пульт управления "Соната-ДУ4.4"

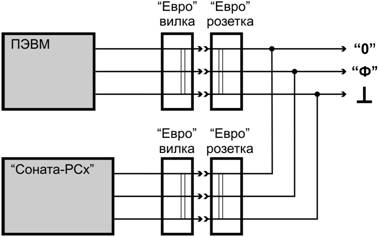

     Вариант установки Изделий на объекте ВТ с одним вводом линии 220В на рис. 1, с двумя вводами на рис. 2.

Рис. 1

Рис. 2


     Изделия рассчитаны на подключение к 3-проводной сети энергоснабжения ("Фаза", "Ноль" и "Защитное заземление") и обеспечивают формирование несинфазных токов и синфазных и парафазных составляющих шумового напряжения во всех проводниках. При нарушении схемы подключения наличие всех составляющих, а так же значение интегрального уровня шума может не обеспечиваться.


Основные технические характеристики

Характеристика
Значение
Виды индикации (отображаемая информация)
Световая, звуковая (исправность / отказ)
Счетчик учета времени наработки
Имеется, длительность – не менее 7 лет
Дистанционное управление
1) пульт управления "Соната-ДУ4.3" в составе "Соната-АВ" модель 4Б 1);
2) пульт управления "Соната-ДУ4.4".
Электропитание
сеть ~220 В +10%/-15%, 50 Гц
Потребляемая мощность, Вт, не более
10
Продолжительность непрерывной работы, часов, не менее
8
Габаритные размеры, мм не более
Длина сетевого кабеля, м, не менее
1,2

     Примечание.
     1) В этом случае минимальный состав СВАЗ "Соната-АВ" модель 4Б должен включать пульт управления "Соната-ДУ4.3" и блок электропитания и управления "Соната-ИП4.х". Допускается работа Изделия совместно с другими элементами системы "Соната-АВ" модель 4Б.


     Функциональные схемы и вариант подключения устройства "Соната-РС3" показаны на рис. 4:

Рис. 4


Совместимость Изделия
с оборудованием, кабелем, фиксатором
