Аппаратура защиты информации от акустической разведки
Аппаратуры "Соната АВ" модели 1М и 3М
Излучатели
Излучатели:
- аудиоизлучатели АИ-65 и АИ-3М;
- "тяжелые" виброизлучатели ВИ-45 и ВИ-3М;
- "легкие" виброизлучатели ПИ-45 и ПИ-3М
Назначение излучателей:
Аудиоизлучатели АИ-65 и АИ-3М являются специализированными электроакустическими преобразователями и предназначены для возбуждения акустического шума. Конструкция и размеры аудиоизлучателей АИ-65 и элементов их крепления оптимизированы для его установки:
- в надпотолочном пространстве;
- в вентиляционных каналах;
- дверных тамбурах.
Виброизлучатели ВИ-45 и ВИ-3М являются специализированными электроакустическими преобразователями повышенной мощности и предназначены для возбуждения шумовых вибраций в массивных конструкциях защищаемого помещения, обеспечивая при этом приемлемый уровень мешающего акустического шума. Конструкция и размеры виброизлучателей и элементов их крепления оптимизированы для их установки:
- на ограждающих конструкциях помещения (стены, потолок, пол, двери);
- на массивных окнах;
- на трубах систем тепло-, водо- и газоснабжения.
Виброизлучатели ПИ-45 и ПИ-3М являются специализированными электроакустическими преобразователями малой мощности и предназначены для возбуждения шумовых вибраций в остеклении окон (дверей, офисных перегородок и т.п.).
Основные технические характеристики излучателей:
|
Параметр
|
АИ-65
|
ВИ-45
|
ПИ-45
|
|
Полоса воспроизводимых частот (не менее)
|
175 – 5 600 Гц (5 октав) *)
|
|
Размах напряжения входного сигнала
|
не более 1 В
|
не более 60 В
|
не более 30 В
|
|
Активное сопротивление
|
8 Ом
|
|
|
|
Эквивалентная емкость
|
-
|
6 нФ
|
20 нФ
|
|
Продолжительность непрерывной работы изделия. не менее
|
не ограничена
|
|
Габариты Изделия, не более
|
42х72х120 мм
|
D= 53 мм H= 38 мм
|
D= 48 мм H= 19 мм
|
|
Вес Изделия, не более
|
0,12 кг
|
0,21 кг
|
0,02 кг
|
|
Условия эксплуатации:
- температура окружающей среды
- относительная влажность воздуха
|
от 5 до 40°С
до 70 % при t = 25°С
|
|
Параметр
|
АИ-3М
|
ВИ-3М
|
ПИ-3М
|
|
Полоса воспроизводимых частот (не менее)
|
90 – 11 200 Гц (7 октав)*)
|
|
Размах напряжения входного сигнала
|
не более 1 В
|
не более 30 В
|
не более 30 В
|
|
Активное сопротивление
|
4 Ом
|
-
|
-
|
|
Эквивалентная емкость
|
-
|
20 нФ
|
20 нФ
|
|
Продолжительность непрерывной работы изделия, не менее
|
не ограничена
|
|
Габариты Изделия, не более
|
90х166х168 мм
|
D= 53 мм H= 38 мм
|
D= 48мм H= 19 мм
|
|
Вес Изделия, не более
|
0,7 кг
|
0,2 кг
|
0,02 кг
|
|
Условия эксплуатации:
- температура окружающей среды
- относительная влажность воздуха
|
от 5 до 40°С
до 70 % при t = 25°С
|
Примечание:
*) Параметр гарантирован только при выполнении следующих условий:
- излучатели АИ-65, ВИ-45 и ПИ-45 подключаются к генератору "Соната-АВ" моделей 1М и 3М, а излучатели АИ-3М, ВИ-3М и ПИ-3М к генератору "Соната-АВ" модель 3М производства ООО "Анна";
- к одному выходу генератора подключаются излучатели только одного типа;
- подключение только параллельное;
- тип нагрузки и тип выхода генератора находятся в соответствии.
Внешний вид излучателей:
|
|
|
|
|
Аудиоизлучатель АИ-65
|
"Тяжелый" виброизлучатель ВИ-45
|
"Легкий" виброизлучатель
ПИ-45
|
|
5-октавные излучатели
|
|
|
|
|
|
Аудиоизлучатель АИ-3М
|
"Тяжелый"
виброизлучатель ВИ-3М
|
"Легкий"
виброизлучатель ПИ-3М
|
|
7-октавные излучатели
|
|
|
|

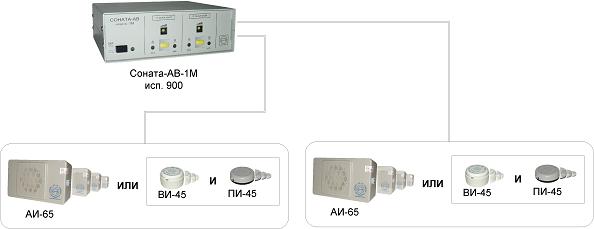

Аппаратура "Соната-АВ" модель 1М
|
|
|
|

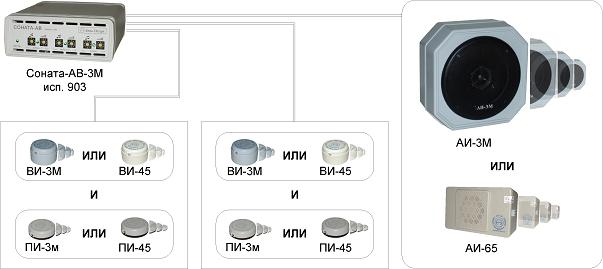

Аппаратура "Соната-АВ" модель 3М
|
В случае, если по каким-либо соображениям указанные условия невыполнимы, выбор схемы подключения необходимо осуществлять, принимая во внимание, что:
1) при увеличении количества подключаемых к одному каналу излучателей сверх нормы, основной проблемой может стать дефицит интегрального уровня шума (прежде всего для АИ-65, АИ-3М), либо высокочастотных составляющих спектра шума (для ВИ-45, ПИ-45, ВИ-3М и ПИ-3М);
2) при объединении в одну группу излучателей различных типов, основной проблемой может стать одновременное выполнение требований к интегральному уровню шума у излучателей разного типа (либо избыток у одних, либо дефицит у других).
